全自動振動校驗儀

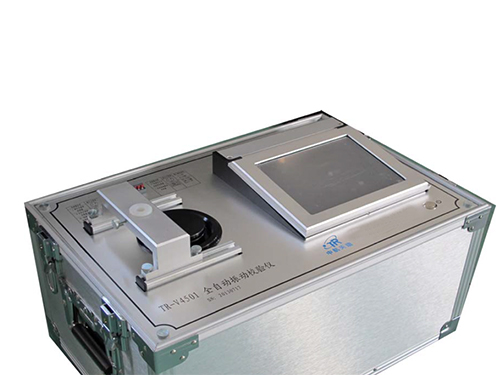

TR-V4501全自動振動校驗儀實現了全自動校驗速度、加速度傳感器的幅頻特性和線性特性,以及振動系統(傳感器+振動監測儀表等)的線性系統誤差和平均靈敏度誤差。

TR-V4501全自動振動校驗儀能智能繪制、存儲、輸出打印多種振動速度、加速度傳感器的線性特性曲線、幅頻特性曲線;能記錄/計算被校傳感器的線性曲線的特征數據,并用最小二乘法計算被校傳感器靈敏度和靈敏度誤差、非線性誤差;顯示/存儲被校傳感器動態振動波形峰峰值、有效值電壓;顯示/存儲被校傳感器的幅頻特性曲線;顯示/存儲傳感器在某位置某一頻率條件下測得的振動速度、加速度峰峰值、有效值,作為校驗速度、加速度傳感器振動系統(傳感器+振動速度、加速度監視儀)的參照標準,在一定振動速度、加速度幅值下設置校驗儀的工作頻率(10Hz~400Hz)。



應用說明:

1.超大7.5英寸TFT觸摸屏工作方式, 分辨率高達640×480。

2.校驗儀上位機/下位機系統可獨立操作進行校驗。

3.自動繪制被測傳感器實時波形、被測傳感器線性曲線、頻譜曲線、靈敏度誤差曲線。

4.下位機配置標準USB鼠標, 最大程度地優化了校驗人員在校驗過程中的操作。

5.全自動掃頻振動校驗。數字顯示振動加速度、振動速度、振動位移以及軸振的振幅

6.可校準本特利、菲利浦、申克、新川、En tek等國外振動及電渦流傳感器。

7.各種校驗數據可通訊到PC臺式機、筆記本電腦進行數據存儲、管理、編輯、觀察及打印設置。

8.可校驗本特利BN 9200/74712/330500/190501、eproP R 9266/9268、德國申克VS一069/169、VS-068/168、En tek 9200、新川CV-851/852等型號速度傳感器; BN 330400等加速度傳感器。

9.校驗儀校驗數據可U盤存儲,插熱拔U盤極大的方便了校驗結果的靈活運用。

10.校驗瓦振 (速度/烈度)、軸承振動系統。

11.可校驗二次儀表、變送器,形成報表。



主要性能指標:

振動臺工作頻率范圍:     5Hz~500Hz。

振動臺輸出精度:         加速度: ±1%

速度:                  ±1%

位移:                   ±2%

振動臺輸出范圍:      最大加速度: 10g

最大速度:               500mm/s

最大位移:              2.5mm

供電:                  (220VAC十10%, 50Hz) , 最大工作電流2A。  (建議使用5A保險絲)。

外形尺寸:              482mm×332mm×340mm(長×寬×高)

環境溫度:              10℃~50℃

環境濕度:              95%
