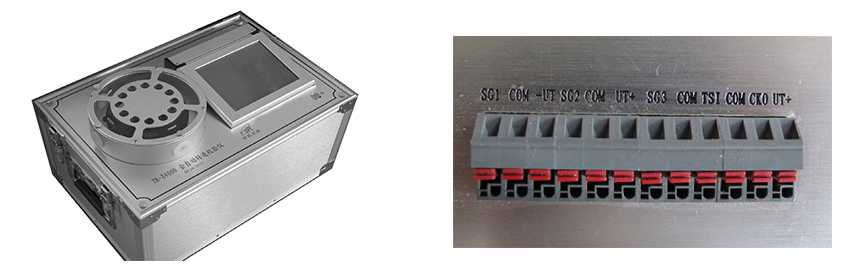

TR-Z4000全自動轉速校驗儀實現了電渦流及磁電式轉速傳感器幅頻特性的全自動校驗，校驗儀能智能繪制、存儲、輸出打印被校轉速傳感器的幅頻特性曲線。

TR-Z4000全自動轉速校驗儀配有7.5英寸TFT觸摸顯示屏， 分辨率640×480。U盤存儲， 并配標準USB鼠標接口。內置高速數據采集單元、并通過數據線將數據上傳至PC機(筆記本電腦)，進行脫機打印各種數據曲線報表。

應用說明：

TR-Z4000全自動轉速校驗儀系統中電機驅動采用兩對極的旋變和閉環驅動控制(軍用雷達控制技術)，帶動齒輪盤。轉速范圍1r/min~10000r/min，精度0.05%，可數字設定轉速， 設定精度1r/min。

TR-Z4000全自動轉速校驗儀轉速齒輪盤實現了軟件模擬設置齒數，正/反轉轉速校驗，齒數可任意設定(1~255)，并實現了解決多種齒數校驗的難題。

動態數據采用500ksps 16位A/D進行高速、高精度采集， 動態幅頻特性數據可通過網線將動態曲線圖及相關數據通信到PC機，在PC機上運行。

主要性能指標：

1.配套提供齒輪盤，輪盤模數2.25，齒數可任意設定為60/134/30等任意齒數(1~255) ， 材料：AISI 4140鋼(國際標準) 。

2.轉速校準范圍：1r/min~10000r/min， 分辨率：1r/min。

3.適用于中5、 中8、 中11等電渦流轉速傳感器/無源/有源磁電式轉速傳感器及系統的校驗。

4.7.5英寸TFT觸摸顯示屏， 分辨率640×480， 刷新頻率為5ms級。

5.普通網線通訊各種校驗數據，PC機(筆記本電腦)輸出打印轉速波形圖及相關數據等。

6.提供+24VDC/-24VDC兩路直流電源(輸出電流最大30mA， 紋波5mV) ， 可供單獨校驗傳感器用。

7.校驗儀供電：220VAC±10%， 最大工作電流800mA。 (建議使用10A保險絲)。

8.尺寸：482mm×332mm×340mm(長×寬×高)。

9.校驗數據可進行U盤存儲并拷貝到PC機。

10.下位機可連接鼠標進行操作。
