電渦流傳感器是一種非接觸的線性化測量工具，能靜態和動態地非接觸、高線性度、高精度、高分辨力地測量被測金屬導體距傳感器探頭表面的相對位移變化。在測量過程中電渦流傳感器的測量準確性會受到一定因素的影響，那么影響電渦流傳感器的測量因素有哪些呢?小編依據六零八所生產的航空天瑞牌TR81系列電渦流傳感器具體給大家介紹。

圖示---TR81系列電渦流傳感器

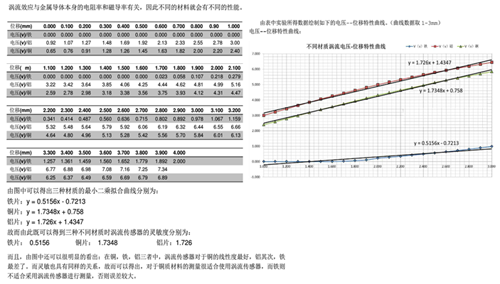

1. 被測體材料的影響

傳感器特性與被測體的電導率б、磁導率ξ有關，當被測體為導磁材料(如普通鋼、結構鋼等)時，由于和磁效應同時存在，磁效應反作用于渦流效應，使得渦流效應減弱，即傳感器的靈敏度降低。而當被測體為弱導磁材料(如銅，鋁，合金鋼等)時，由于磁效應弱，相對來說渦流效應要強，因此傳感器感應靈敏度要高。

2. 被測體表面平整度的影響

不規則的被測體表面，會給實際的測量帶來附加誤差，因此對被測體表面應該平整光滑，不應存在凸起、洞眼、刻痕、凹槽等缺陷。一般要求，對于振動測量的被測表面粗糙度Ra要求在0.4um～0.8um之間，要求對被測面進行衍磨或拋光；對于位移測量被測表面粗糙度Ra要求在0.4um～1.6um之間。

3. 被測體表面殘磁效應的影響

電渦流效應主要集中在被測體表面，如果加工過程中形成殘磁效應，以及淬火不均勻、硬度不均勻、金相組織不均勻、結晶結構不均勻等，都會影響傳感器特性。在進行振動測量時，如果被測體表面殘磁效應過大，會出現測量波形發生畸變。一般被測體表面殘磁不能超過0.5ut（微特）,當需要更高的測量精度時，應該用實際被測體進行校準。

4. 被測體表面鍍層的影響

被測體表面的鍍層對電渦流傳感器的影響相當于改變了被測體材料，視其鍍層的材質、厚薄，傳感器的靈敏度會略有變化。

5. 被測體表面尺寸的影響

由于探頭線圈的磁場范圍是一定的，而被測體表面形成的渦流場也是一定的。這樣就對被測體表面大小有一定要求。通常，當被測體表面為平面時，以正對傳感器探頭中心線的點為中心，一般要求被測面直徑應大于探頭頭部體直徑的1.5倍以上；當被測體為圓軸，且探頭中心線與軸心線正交時，一般要求被測軸直徑為傳感器探頭頭部體直徑的3倍以上，否則傳感器的靈敏度會下降；當被測體表面越小，靈敏度下降越多。我們通過實驗測試得出，當被測體表面大小與傳感器探頭頭部體直徑相同時，其靈敏度會下降到70%左右。

6. 被測體厚度的影響

被測體中電渦流場作用的深度由頻率、材料、導磁率決定。如果被測體太薄，將會造成電渦流作用不夠，使傳感器靈敏度下降，一般45#鋼等強導磁材料要求被測體厚度大于0.1mm以上，銅、鋁、弱導磁材料要求被測體厚度大于0.05mm以上，這樣靈敏度將不會受其厚度的影響。

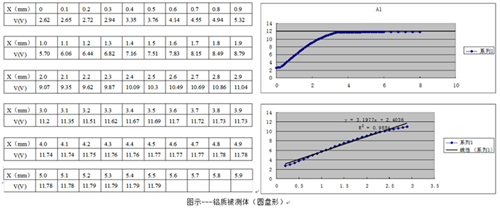

圖示---不同材料被測體的厚度選擇參考

分析了影響電渦流傳感器的測量因素，將有助于電渦流傳感器行業技術人員更準確地利用電渦流傳感器測量相關數據。
